Модуль Brillare: SMD5050*12-149x47

Модуль Brillare: SMD5050*12-149x47
Уточнить цену
Артикул:
Уточнить цену
Цветовая температура, К
3000/4000/5000
Индекс цветопередачи (CRI)
>70
Угол излучения
120° (модуля)
Рабочий ток модуля, мА (ном./макс.)
800/1000
Все характеристики
Светодиодный модуль Brillare: SMD5050*12-149x47 состоит из печатной платы на алюминиевой подложке и светодиодов, используется в составе осветительного оборудования в качестве источника света. На обратную сторону модуля может быть нанесена полоса теплопроводящей клейкой ленты, что обеспечивает хороший отвод тепла от светодиодов.

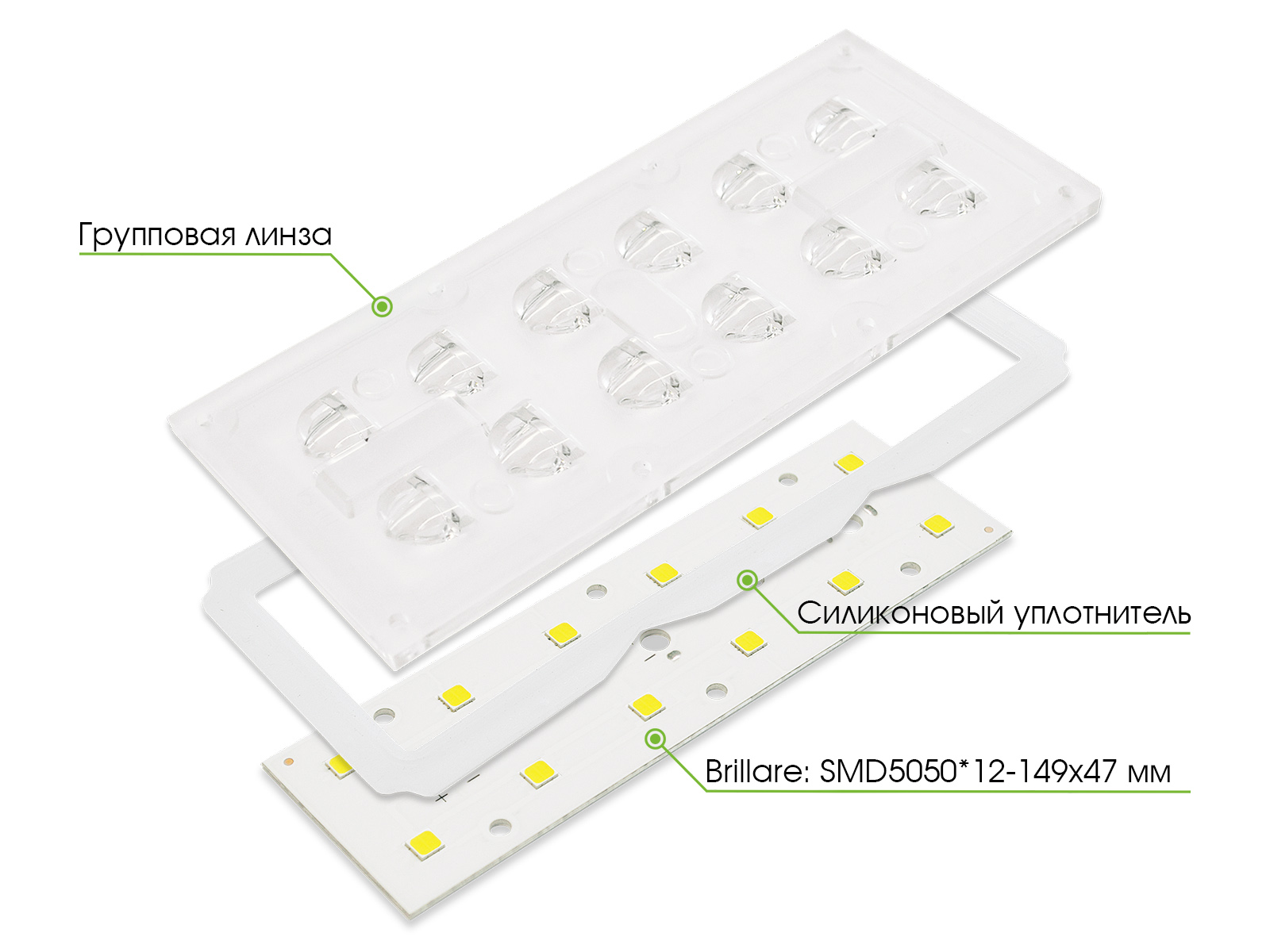

Чтобы сделать для наших клиентов процесс создания новых светильников максимально удобным, в комплекте с данным светодиодным модулем поставляются групповая линза (ПММА) и силиконовый уплотнитель. Эти комплектующие позволяют создать световой модуль со степенью защиты IP65.

Светодиодный модуль имеет 6 монтажных отверстий с диаметром 3,6 мм для крепления к корпусу светильника или рабочей поверхности. Для быстрого и безопасного монтажа рекомендуется использовать пластиковые заклепки. В случае использования металлических заклепок рекомендуется использовать изолирующие шайбы, которые препятствуют повреждению изолирующего слоя светодиодного модуля и токоведущих дорожек.

Распределение светодиодов обеспечивает равномерное свечение по всей площади модуля.

Светодиодные модули Brillare могут комплектоваться с источниками питанияТМ D-Luce, получая в итоге полноценный комплект для переоснащения/модернизации светильников с люминесцентными лампами, а также для производства новых светодиодных светильников.
Цветовая температура, К
3000/4000/5000
Индекс цветопередачи (CRI)
>70
Угол излучения
120° (модуля)
Рабочий ток модуля, мА (ном./макс.)
800/1000
Прямое падение напряжения, В
66~80
Способ подключения
Алюминиевая подложка, толщина: 1,6 мм
Габаритные размеры, мм
медная фольга, толщина: 28~35 мкм
Материал печатной платы
60 000
¹
Площадка под пайку
²

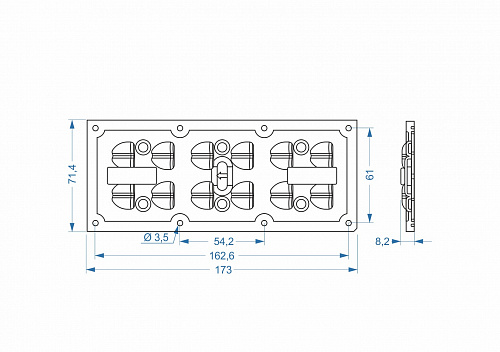

149х47х1,6 (платы), 173х71,4х7,5–10,7* (линзы)
Световой поток не менее, лм (при ном./макс. токе) ¹ ²
8280/10520
Мощность, Вт (при ном./макс. токе) ¹
61/79
Световая эффективность, лм/Вт (при ном./макс. токе) ¹ ²
135/132
Срок службы не менее, ч ¹
90°, 135x55° (линзы)
*
– Параметры указаны при температуре 25 °С.
